Menampilkan Karakter Pada 7Segmen

1. Hardware [kembali]

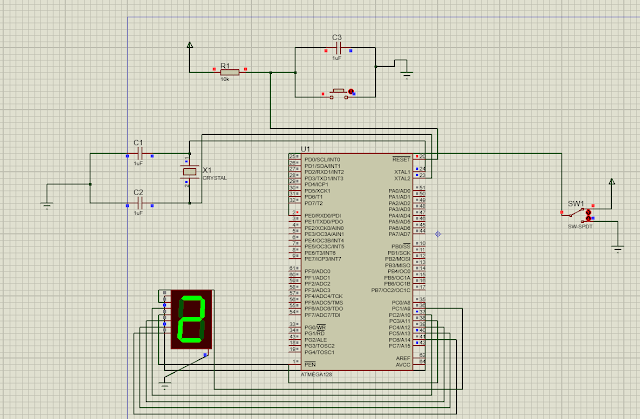

2. Rangkaian Simulasi [kembali]

3. Flowchart [kembali]

4. Listing Program [kembali]

#include <mega128.h>                                   // untuk mengaktifkan library atmega128

#include <delay.h>                                        // untuk mengaktifkan library delay

void main(void)                                                // Fungsi utama

{                                                                              // Kurung pembuka

PORTE=0x00;                                                     // Mendeklarasikan kondisi awal PORT E dalam keadaan mati

DDRE=0x00;                                                        // Mendeklarasikan PORT E sebagai input

PORTC=0x0f;                                                     // PORTC kondisi awalnya dalam keadaan mati

DDRC=0xff;                                                         // PORTC merupakan OUTPUT

while(1)                                                               // Fungsi Perulangan

{

if (PINE.0 == 1)                                                  // Jika PINE.1 bernilai 1

{

PORTC=0x5b;                                                      // 4 led di PORTC hidup

delay_ms(100);                                                 //delay 100ms

}

else                                                                        // Jika Tidak

{

PORTC=0x00;                                                     // led di PORTC mati                                                // delay 100ms

} } }                                                                         //Kurung penutup

5. Video [kembali]

6. Link Download [kembali]

• Simulasi Proteus <Link Download>
• Listing Program <Link Download>
• Video <Link Download>
